产品中心 > 三菱电机 > FX5-32ER/ES

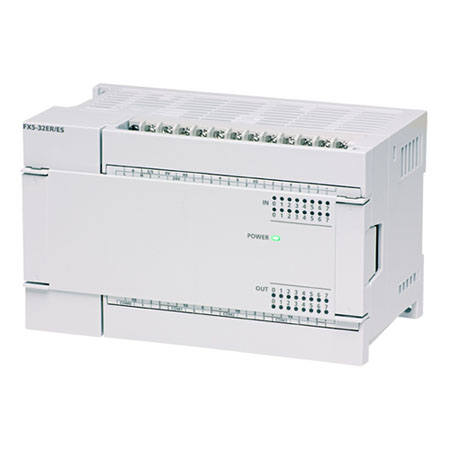

FX5-32ER/ES

【FX5-32ER/ES输入规格】
输入点数:16点
输入连接方式:可拆卸端子块(M3螺丝)
输入类型:源/漏型
输入信号电压:DC24V +20%,-15%
输入信号电流:4mA/DC24V
输入阻抗:5.6kΩ
输入敏感电流:ON时3.0mA以上、OFF时1.5mA以下
输入响应时间:ON时50μs以下、OFF时150μs以下
输入信号形式:无电压接点输入(NPN/PNP)
回路绝缘:光电耦合器绝缘
输入动作表示:输入ON时LED灯亮
价格面议

使用说明:

FX5-32ER/ES 三菱PLC输入输出扩展模块 FX5-32ER/ES价格,FX5-32ER价格,FX5 32ER/ES销售
FX5-32ER/ES参数说明:AC电源内置、端子台连接、16点DC24V(源型/漏型)输入、16点继电器输出

三菱PLC输入输出模块 FX5-32ER/ES产品规格说明
FX5-32ER/ES电源规格】
  额定电压:AC100~240V
  电压允许范围:AC85~264V
  额定频率:50/60Hz
  允许瞬时停电时间:10ms以下
  电源保险丝:250V 3.15A
  冲击电流:最大30A 5ms以下/AC100V、最大65A 5ms以下/AC200V
  消耗电力:25W
  DC24V服务电源容量:
    250mA(电源内置输入输出单元的输入电路,服务电源使用场合容量)
    310mA(电源内置输入输出单元的输入电路,外部电源使用场合容量)
  DC5V电源容量:965mA

FX5-32ER/ES输入规格】
  输入点数:16点
  输入连接方式:可拆卸端子块(M3螺丝)
  输入类型:源/漏型
  输入信号电压:DC24V +20%,-15%
  输入信号电流:4mA/DC24V
  输入阻抗:5.6kΩ
  输入敏感电流:ON时3.0mA以上、OFF时1.5mA以下
  输入响应时间:ON时50μs以下、OFF时150μs以下
  输入信号形式:无电压接点输入(NPN/PNP)
  回路绝缘:光电耦合器绝缘
  输入动作表示:输入ON时LED灯亮

FX5-32ER/ES输出规格】
  点数:16点
  连接方式:可拆卸端子块(M3螺丝)
  类型:继电器
  外部电源:DC30V以下 AC240以下
  回路绝缘:机械绝缘
  动作表示:输出ON时LED灯亮
  最大负荷:2A/1点
  最小负荷:DC5V 2mA(参考値)
  响应时间:OFF->ON、ON->OFF约10ms

【其它规格】
  适用CPU单元:FX5U CPU单元
  外形尺寸W*H*D:150*87*90[mm]
  重量:约0.65kg
