FX5-32ET/ES
【输入规格】
输入点数：16点
输入连接方式：可拆卸端子块(M3螺丝)
输入类型：源型/漏型
输入信号电压：DC24V +20%，-15%
输入信号电流：4mA/DC24V
输入阻抗：5.6kΩ
输入敏感电流：ON时3.0mA以上、OFF时1.5mA以下
输入响应时间：ON时50μs以下、OFF时150μs以下
输入信号形式：无电压接点输入(NPN/PNP)
回路绝缘：光电耦合器绝缘
输入动作表示：输入ON时LED灯亮
输入点数：16点
输入连接方式：可拆卸端子块(M3螺丝)
输入类型：源型/漏型
输入信号电压：DC24V +20%，-15%
输入信号电流：4mA/DC24V
输入阻抗：5.6kΩ
输入敏感电流：ON时3.0mA以上、OFF时1.5mA以下
输入响应时间：ON时50μs以下、OFF时150μs以下
输入信号形式：无电压接点输入(NPN/PNP)
回路绝缘：光电耦合器绝缘
输入动作表示：输入ON时LED灯亮
FX5-32ER/ES
【FX5-32ER/ES输入规格】
输入点数：16点
输入连接方式：可拆卸端子块(M3螺丝)
输入类型：源/漏型
输入信号电压：DC24V +20%，-15%
输入信号电流：4mA/DC24V
输入阻抗：5.6kΩ
输入敏感电流：ON时3.0mA以上、OFF时1.5mA以下
输入响应时间：ON时50μs以下、OFF时150μs以下
输入信号形式：无电压接点输入(NPN/PNP)
回路绝缘：光电耦合器绝缘
输入动作表示：输入ON时LED灯亮
输入点数：16点
输入连接方式：可拆卸端子块(M3螺丝)
输入类型：源/漏型
输入信号电压：DC24V +20%，-15%
输入信号电流：4mA/DC24V
输入阻抗：5.6kΩ
输入敏感电流：ON时3.0mA以上、OFF时1.5mA以下
输入响应时间：ON时50μs以下、OFF时150μs以下
输入信号形式：无电压接点输入(NPN/PNP)
回路绝缘：光电耦合器绝缘
输入动作表示：输入ON时LED灯亮
FX5U-80MT/ESS
【FX5U-80MT/ESS电源规格】
◆ 额定电压：AC100~240V
◆ 电压允许范围:AC85~264V
◆ 额定频率：50/60Hz
◆ 允许瞬时悼电时间：l0ms以下
◆ 电源保险丝：250V 5A 计时延时保险丝
◆ 冲击电流：最大30A 5ms以下/AC100V、最大60A 5ms以下/AC200
◆ 消耗电力(*1)：45W
◆ DC5V电源容量(*3)：1100mA
◆ DC24V电源容量(*2 *3)：
对CPU模块的辐入电路使用服务电源时：600mA
对CPU模块的轴入电路使用服务电源时：770mA
◆ 额定电压：AC100~240V
◆ 电压允许范围:AC85~264V
◆ 额定频率：50/60Hz
◆ 允许瞬时悼电时间：l0ms以下
◆ 电源保险丝：250V 5A 计时延时保险丝
◆ 冲击电流：最大30A 5ms以下/AC100V、最大60A 5ms以下/AC200
◆ 消耗电力(*1)：45W
◆ DC5V电源容量(*3)：1100mA
◆ DC24V电源容量(*2 *3)：
对CPU模块的辐入电路使用服务电源时：600mA
对CPU模块的轴入电路使用服务电源时：770mA
FX5U-80MT/ES
【FX5U-80MT/ES输入规格】
◆ 输入形式：漏型/源型
◆ 输入点数：40点
◆ 连接状态：拆换式端子台(M3螺丝)
◆ 输入信号电压:DC24V +20%,-15%
◆ 输入信号电流:5.3mA/DC24V(X000~X0170)、4mA/DC24V(X020以后)
◆ 输入电阻：4.3KΩ(X020以后是5.6KΩ)
◆ 输入ON电流:3.5mA以上(X020以后，3.5mA)
◆ 输入OFF电流:1.5mA以下
◆ 输入形式：漏型/源型
◆ 输入点数：40点
◆ 连接状态：拆换式端子台(M3螺丝)
◆ 输入信号电压:DC24V +20%,-15%
◆ 输入信号电流:5.3mA/DC24V(X000~X0170)、4mA/DC24V(X020以后)
◆ 输入电阻：4.3KΩ(X020以后是5.6KΩ)
◆ 输入ON电流:3.5mA以上(X020以后，3.5mA)
◆ 输入OFF电流:1.5mA以下
FX5U-80MR/ES
额定电压：AC100~240V
电压允许范围:AC85~264V
额定频率：50/60Hz
允许瞬时悼电时间：l0ms以下
电源保险丝：250V 5A 计时延时保险丝
冲击电流：最大30A 5ms以下/AC100V、最大60A 5ms以下/AC200
消耗电力(*1)：45W
DC5V电源容量(*3)：1100mA
DC24V电源容量(*2 *3)：
对CPU模块的辐入电路使用服务电源时：600mA
对CPU模块的轴入电路使用服务电源时：770mA
电压允许范围:AC85~264V
额定频率：50/60Hz
允许瞬时悼电时间：l0ms以下
电源保险丝：250V 5A 计时延时保险丝
冲击电流：最大30A 5ms以下/AC100V、最大60A 5ms以下/AC200
消耗电力(*1)：45W
DC5V电源容量(*3)：1100mA
DC24V电源容量(*2 *3)：
对CPU模块的辐入电路使用服务电源时：600mA
对CPU模块的轴入电路使用服务电源时：770mA
FX5U-64MT/ES
【FX5U-64MT输入规格】
◆ 输入形式：漏型/源型
◆ 输入点数：32点
◆ 连接状态：拆换式端子台(M3螺丝)
◆ 输入信号电压:DC24V +20%,-15%
◆ 输入信号电流:5.3mA/DC24V(X000~X0170)、4mA/DC24V(X020以后)
◆ 输入电阻：4.3KΩ(X020以后是5.6KΩ)
◆ 输入ON电流:3.5mA以上(X020以后，3.5mA)
◆ 输入OFF电流:1.5mA以下
◆ 输入形式：漏型/源型
◆ 输入点数：32点
◆ 连接状态：拆换式端子台(M3螺丝)
◆ 输入信号电压:DC24V +20%,-15%
◆ 输入信号电流:5.3mA/DC24V(X000~X0170)、4mA/DC24V(X020以后)
◆ 输入电阻：4.3KΩ(X020以后是5.6KΩ)
◆ 输入ON电流:3.5mA以上(X020以后，3.5mA)
◆ 输入OFF电流:1.5mA以下
FX5U-32MT/ES
【电源规格】
◆ 额定电压：AC100~240V
◆ 电压允许范围:AC85~264V
◆ 允许瞬时悼电时间：l0ms以下
◆ 电源保险丝：250 3.15A 计时延时保险丝
◆ 冲击电流：最大25A 5ms以下/AC100V、最大50A 5ms以下/AC200(
◆ 消耗电力(*1)：30W
◆ DC5V电源容量(*3)：900mA
◆ DC24V电源容量(*2 *3)：
对CPU模块的辐入电路使用服务电源时：400mA
对CPU模块的轴入电路使用服务电源时：480mA
◆ 额定电压：AC100~240V
◆ 电压允许范围:AC85~264V
◆ 允许瞬时悼电时间：l0ms以下
◆ 电源保险丝：250 3.15A 计时延时保险丝
◆ 冲击电流：最大25A 5ms以下/AC100V、最大50A 5ms以下/AC200(
◆ 消耗电力(*1)：30W
◆ DC5V电源容量(*3)：900mA
◆ DC24V电源容量(*2 *3)：
对CPU模块的辐入电路使用服务电源时：400mA
对CPU模块的轴入电路使用服务电源时：480mA
FX5UC-32MT/DS
【FX5UC-32MT/DSS电源规格】
◆ 额定电压：DC24
◆ 电压允许范围:DC20.4~28.8V
◆ 允许瞬时悼电时间：5ms以下
◆ 电源保险丝：125V 3.15A 计时延时保险丝
◆ 冲击电流：最大30A 0.5ms以下/DC24V
◆ 消耗电力：8W
◆ DC5V电源容量：720mA
◆ DC24V电源容量：500mA
◆ 额定电压：DC24
◆ 电压允许范围:DC20.4~28.8V
◆ 允许瞬时悼电时间：5ms以下
◆ 电源保险丝：125V 3.15A 计时延时保险丝
◆ 冲击电流：最大30A 0.5ms以下/DC24V
◆ 消耗电力：8W
◆ DC5V电源容量：720mA
◆ DC24V电源容量：500mA
FX5U-64MR/ES
【FX5U-64MR/ES输入规格】
◆ 输入形式：漏型/源型
◆ 输入点数：32点
◆ 连接状态：拆换式端子台(M3螺丝)
◆ 输入信号电压:DC24V +20%,-15%
◆ 输入信号电流:5.3mA/DC24V(X000~X0170)、4mA/DC24V(X020以后)
◆ 输入电阻：4.3KΩ(X020以后是5.6KΩ)
◆ 输入ON电流:3.5mA以上(X020以后，3.5mA)
◆ 输入OFF电流:1.5mA以下
◆ 输入形式：漏型/源型
◆ 输入点数：32点
◆ 连接状态：拆换式端子台(M3螺丝)
◆ 输入信号电压:DC24V +20%,-15%
◆ 输入信号电流:5.3mA/DC24V(X000~X0170)、4mA/DC24V(X020以后)
◆ 输入电阻：4.3KΩ(X020以后是5.6KΩ)
◆ 输入ON电流:3.5mA以上(X020以后，3.5mA)
◆ 输入OFF电流:1.5mA以下
FX5U-32MR/ES
【输入规格】
◆ 输入形式：漏型/源型
◆ 输入点数：16点
◆ 连接状态：拆换式端子台(M3螺丝)
◆ 输入信号电压:DC24V +20%,-15%
◆ 输入信号电流:5.3mA/DC24V(X000~X0170)、4mA/DC24V(X020以后)
◆ 输入电阻：4.3KΩ(X020以后是5.6KΩ)
◆ 输入ON电流:3.5mA以上(X020以后，3.5mA)
◆ 输入OFF电流:1.5mA以下
◆ 输入形式：漏型/源型
◆ 输入点数：16点
◆ 连接状态：拆换式端子台(M3螺丝)
◆ 输入信号电压:DC24V +20%,-15%
◆ 输入信号电流:5.3mA/DC24V(X000~X0170)、4mA/DC24V(X020以后)
◆ 输入电阻：4.3KΩ(X020以后是5.6KΩ)
◆ 输入ON电流:3.5mA以上(X020以后，3.5mA)
◆ 输入OFF电流:1.5mA以下
FX5-32ER/DS
FX5-32ER/DS 三菱FX5扩展模块16入16点继电器输出DC电源
FX5-32ER/DS 三菱PLC输入输出扩展模块
FX5-32ER/DS参数说明：DC电源内置、端子台连接、16点DC24V(源型/漏型)输入、16点继电器输出
FX5-32ER/DS 三菱PLC输入输出扩展模块
FX5-32ER/DS参数说明：DC电源内置、端子台连接、16点DC24V(源型/漏型)输入、16点继电器输出
FX5-4AD-PT-ADP
FX5-4AD-PT-ADP 三菱PLC模拟量输入模块 FX5-4AD-PT-ADP三菱FX5系列4通道铂电阻温度输入型，FX5-4AD-PT-ADP价格，FX5-4AD-PT-ADP用户手册。
FX5-4AD-PT-ADP参数说明：4通道铂电阻输入模块，欧洲端子排型。
三菱PLC模块FX5-4AD-PT-ADP产品规格说明
[模拟量输入点数] 4点(4通道)
[可使用感温棒] Pt100（JIS C 1604-1997，JIS C 1604-2013）、Ni100（DIN 43760 1987）
[测量温度范围] 16位有符号二进制
FX5-4AD-PT-ADP参数说明：4通道铂电阻输入模块，欧洲端子排型。
三菱PLC模块FX5-4AD-PT-ADP产品规格说明
[模拟量输入点数] 4点(4通道)
[可使用感温棒] Pt100（JIS C 1604-1997，JIS C 1604-2013）、Ni100（DIN 43760 1987）
[测量温度范围] 16位有符号二进制
FX5-4AD-TC-ADP
[模拟量输入点数] 4点(4通道)
[可使用感温棒] K，J，T，B，R，S（JIS C 1602-1995）
[测量温度范围] 16位有符号二进制
[输入输出占用点数] 0点
[电源]
. 内部供电(A/D转换回路)：DC24V 20mA，从CPU模块的DC24V电源向内部供电。
. 内部供电(接口)：DC5V 10mA，从CPU模块的DC24V电源向内部供电。
[外形尺寸H*W*D] 106*17.6*89.1
[耐压] 全部端子统合和CPU模块的接地端子间：AC500V 1分钟
[绝缘电阻] 全部端子统合和CPU模块的接地端子间：经DC500V绝缘电阻计测量后10MΩ以上
[绝缘方式] 输入端子与CPU模块之间光耦绝缘，输入端子通道间不绝缘。
[外形尺寸H*W*D] 106*17.6*89.1mm
[重量] 0.1Kg
FX5UC-64MT/D
1、输入规格
[输入点数] 8点
[连接形式] 端子排(M3螺丝)
[输入形式] 漏型/源型
[输入信号电压] DC24V +20%、-15%
[输入信号电流] 5.3mA/DC24V
[输入阻抗] 4.3kΩ
[输入ON灵敏度电流] 3.5mA以上
[输入OFF灵敏度电流] 1.5mA以下
[输入响应频率] X□~X□+5为200kHz、X□+6、X□+7为10kHz
[输入点数] 8点
[连接形式] 端子排(M3螺丝)
[输入形式] 漏型/源型
[输入信号电压] DC24V +20%、-15%
[输入信号电流] 5.3mA/DC24V
[输入阻抗] 4.3kΩ
[输入ON灵敏度电流] 3.5mA以上
[输入OFF灵敏度电流] 1.5mA以下
[输入响应频率] X□~X□+5为200kHz、X□+6、X□+7为10kHz

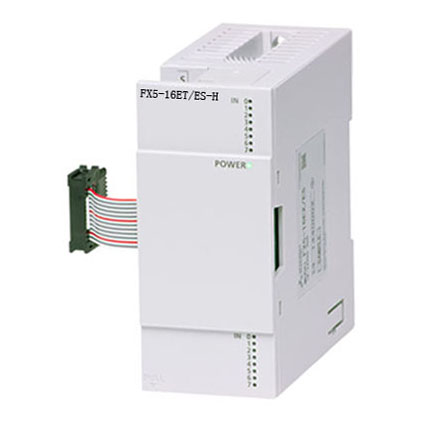

FX5-16ET/ES-H
1、输入规格
[输入点数] 8点
[连接形式] 端子排(M3螺丝)
[输入形式] 漏型/源型
[输入信号电压] DC24V +20%、-15%
[输入信号电流] 5.3mA/DC24V
[输入阻抗] 4.3kΩ
[输入ON灵敏度电流] 3.5mA以上
[输入OFF灵敏度电流] 1.5mA以下
[输入响应频率] X□~X□+5为200kHz、X□+6、X□+7为10kHz
[输入点数] 8点
[连接形式] 端子排(M3螺丝)
[输入形式] 漏型/源型
[输入信号电压] DC24V +20%、-15%
[输入信号电流] 5.3mA/DC24V
[输入阻抗] 4.3kΩ
[输入ON灵敏度电流] 3.5mA以上
[输入OFF灵敏度电流] 1.5mA以下
[输入响应频率] X□~X□+5为200kHz、X□+6、X□+7为10kHz
FX5UC-96MT/DSS
三菱FX5-C1PS-5V电源模块的产品电源规格
[电源电压] DC24V
[电压允许范围] 20.4~28.8V(+20%，-15%)
[允许瞬时停电时间] 5ms以下的瞬间掉电时，继续运行。
[电源保险丝] 125V 3.15A延时保险丝
[冲击电流] 最大35A 0.5ms以下/DC24V
[耗电量] 最大30W
[输出电源(后段供给用)]
. 1200mA/DC5V
. 625mA/DC24V
根据使用时的周围环境会有产生误差
[电源电压] DC24V
[电压允许范围] 20.4~28.8V(+20%，-15%)
[允许瞬时停电时间] 5ms以下的瞬间掉电时，继续运行。
[电源保险丝] 125V 3.15A延时保险丝
[冲击电流] 最大35A 0.5ms以下/DC24V
[耗电量] 最大30W
[输出电源(后段供给用)]
. 1200mA/DC5V
. 625mA/DC24V
根据使用时的周围环境会有产生误差
