产品中心 > 三菱电机 > FX5U-80MT/ES

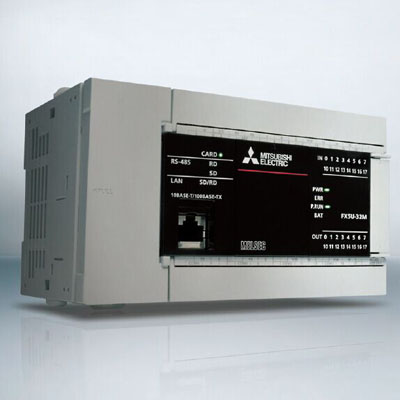

FX5U-80MT/ES

【FX5U-80MT/ES输入规格】
◆ 输入形式:漏型/源型
◆ 输入点数:40点
◆ 连接状态:拆换式端子台(M3螺丝)
◆ 输入信号电压:DC24V +20%,-15%
◆ 输入信号电流:5.3mA/DC24V(X000~X0170)、4mA/DC24V(X020以后)
◆ 输入电阻:4.3KΩ(X020以后是5.6KΩ)
◆ 输入ON电流:3.5mA以上(X020以后,3.5mA)
◆ 输入OFF电流:1.5mA以下
价格面议

使用说明:

FX5U-80MT/ES,FX5U-80MT-ES,FX5U-80MT,FX5U-80MT/ES价格,FX5U-80MT价格,FX5U 80MT,FX5U80MT,5U-80MT
FX5U-80MT/ES参数说明:基本单元,内置40入/40出(晶体管漏型),AC电源

三菱PLC FX5U-80MT/ES产品规格详细介绍如下
【电源规格】
 ◆ 额定电压:AC100~240V
 ◆ 电压允许范围:AC85~264V
 ◆ 额定频率:50/60Hz
 ◆ 允许瞬时悼电时间:l0ms以下
 ◆ 电源保险丝:250V 5A 计时延时保险丝
 ◆ 冲击电流:最大30A 5ms以下/AC100V、最大60A 5ms以下/AC200
 ◆ 消耗电力(*1):45W
 ◆ DC5V电源容量(*3):1100mA
 ◆ DC24V电源容量(*2 *3):
   对CPU模块的辐入电路使用服务电源时:600mA
   对CPU模块的轴入电路使用服务电源时:770mA
备注:
*1:CPU模块可连接最大数量模块时,且DC24V服务电源达到最大消耗电源时的数值。(包括输入电路的电流部分)
*2:连接I/O模块时消耗DC24V服务电盆,致使可使用的电量将减少。
*3: FX5UC-32MT/口为内部供给电源。

FX5U-80MT/ES输入规格】
 ◆ 输入形式:漏型/源型
 ◆ 输入点数:40点
 ◆ 连接状态:拆换式端子台(M3螺丝)
 ◆ 输入信号电压:DC24V +20%,-15%
 ◆ 输入信号电流:5.3mA/DC24V(X000~X0170)、4mA/DC24V(X020以后)
 ◆ 输入电阻:4.3KΩ(X020以后是5.6KΩ)
 ◆ 输入ON电流:3.5mA以上(X020以后,3.5mA)
 ◆ 输入OFF电流:1.5mA以下
 ◆ 输入响应频率数:
        X000~X005:200kHz
        X006~X007:200kHz
        X010~X017:10kHz
 ◆ 输入响应时间(H/W滤波延迟):
        X000~X005:ON时2.5μs以下,OFF时2.5μ以下
        X006~X007:ON时2.5μs以下,OFF时2.5μ以下
        X010~X017:ON时30μs以下,OFF时50μ以下
