FX5UC-96MT/DSS

三菱FX5-C1PS-5V电源模块的产品电源规格
[电源电压] DC24V
[电压允许范围] 20.4~28.8V(+20%,-15%)
[允许瞬时停电时间] 5ms以下的瞬间掉电时,继续运行。
[电源保险丝] 125V 3.15A延时保险丝
[冲击电流] 最大35A 0.5ms以下/DC24V
[耗电量] 最大30W
[输出电源(后段供给用)]
. 1200mA/DC5V
. 625mA/DC24V
根据使用时的周围环境会有产生误差

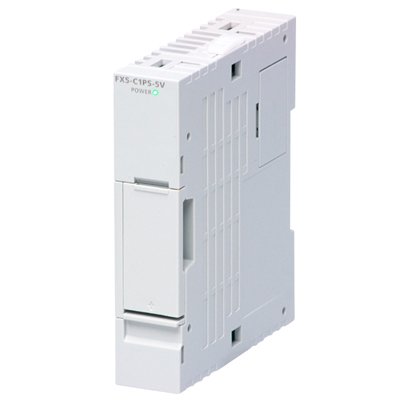

FX5-C1PS-5V



三菱FX5-C1PS-5V电源模块的产品电源规格
[电源电压] DC24V
[电压允许范围] 20.4~28.8V(+20%,-15%)
[允许瞬时停电时间] 5ms以下的瞬间掉电时,继续运行。
[电源保险丝] 125V 3.15A延时保险丝
[冲击电流] 最大35A 0.5ms以下/DC24V
[耗电量] 最大30W
[输出电源(后段供给用)]
. 1200mA/DC5V
. 625mA/DC24V
根据使用时的周围环境会有产生误差

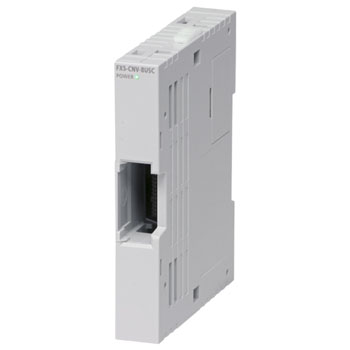

FX5-CNV-BUSC

FX5-CNV-BUSC参数说明:总线转换模块FX5(连接器)->FX3(端子台)



三菱PLC总线转换模块FX5-CNV-BUSC产品规格说明:

[输入输出占用点数] 8点
[适用CPU系列]FX5UC CPU
[额定电压(内部供电)] DC5V
[消耗电流(内部供电)] 150mA
[外形尺寸H*W*D] 90*14.6*74
[重量] 0.1kg

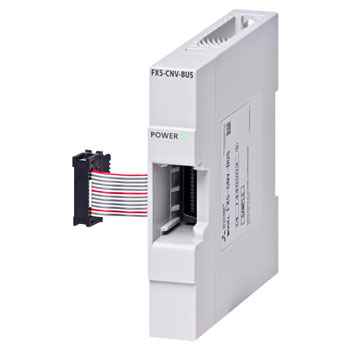

FX5-CNV-BUS

FX5-CNV-BUS价格(面价)480、FX5-CNV-BUS供应商、FX5-CNV-BUS销售、FX5-CNV-BUS规格说明
FX5-CNV-BUS参数说明:总线转换模块FX5(端子台)->FX3(端子台)


三菱PLC总线转换模块FX5-CNV-BUS产品规格说明:

[输入输出占用点数] 8点
[适用CPU系列] FX5U CPU、FX5UC CPU(必须要FX5-CNV-IFC连接)
[额定电压(内部供电)] DC5V
[消耗电流(内部供电)] 150mA
[重量] 0.1kg

FX5-485-BD

通信功能
简易PC间连接
协议格式:简易PC间连接
通信方式:半双工双向
通信速度:38400bps

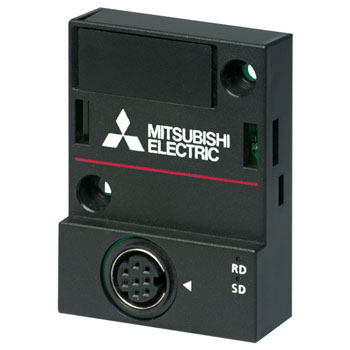

FX5-422-BD-GOT

FX5-422-BD-GOT参数说明:RS-422通信扩展板(GOT连接用),MINI-DIN 8针
三菱PLC模块FX5-422-BD-GOT其它性能:
传输规格:RS-422
最大传输距离:根据GOT规格,最大传输距离,各连接机种的请参照手册。
外部机器连接方式:MINI-DIN 8针型(母头)
绝缘方式:非绝缘
通信方式:半双工双向
通信速度:9600/19200/38400/57600/115200(bps)
重量:0.02kg
额定电压(内部供电):DC5V
消耗电源(内部供电):20mA/DC5V,GOT连接时依据不同机型消耗电流增加也不同。

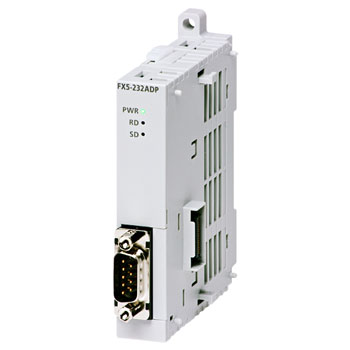

FX5-232ADP

传输规格:RS-232C
外部机器连接方式:D-Sub9针型(公)
绝缘方式:非绝缘
通信功能
MC协议功能
最大连接距离:15m以下
协议格式:MC协议(专用协议)3C/4C帧,形式1/4/5
通信方式:半双工双向

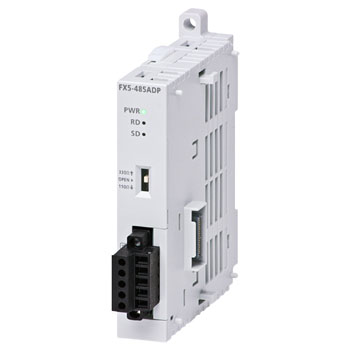

FX5-485ADP iQ-F

传输规格:RS-485,RS-422
终端电阻:内置(OPEN/110Ω/330Ω)
绝缘方式:光电耦合器隔离
外部机器连接方式:欧洲风格的端子台

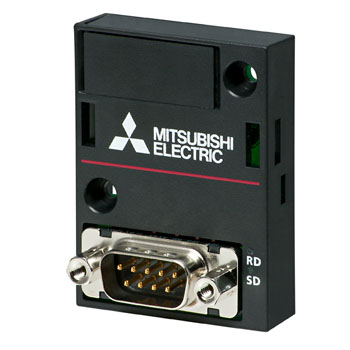

FX5-232-BD

传输规格:RS-232C
外部机器连接方式:D-Sub9针型(公)
绝缘方式:非绝缘
通信功能
MC协议功能
最大连接距离:15m以下
协议格式:MC协议(专用协议)3C/4C帧,形式1/4/5
通信方式:半双工双向
通信速度:300/600/1200/2400/4800/9600/19200/3840057600/115200(bps)
无协议通信功能
最大连接距离:15m以下
控制协议:无协议
通信方式:半双工双向/全双工双向
通信速度:300/600/1200/2400/4800/9600/19200/3840057600/115200(bps)

FX5-16EYT/ES

【输入规格】
输出点数:16点
输出连接方式:端子排(M3螺丝)
输出类型:晶体管漏型
外部电源:DC5~30V
回路绝缘:机械绝缘
动作表示:输入ON时LED灯亮
最大负荷:0.5A/1点
开路漏电电流:0.1mA/DC30V
输入响应时间:OFF->ON下、ON->OFF 0.2ms以下/200mA(DC24V)
ON时电压:1.5V以下

FX5-8EYR/ES

【输入规格】
输出点数:8点
输出连接方式:端子排(M3螺丝)
输出类型:继电器
外部电源:DC30V以下、AC240V以下
回路绝缘:机械绝缘
动作表示:输入ON时LED灯亮
最大负荷:2A/1点
最小负荷:DC5V 2mA
输入响应时间:OFF->ON下、ON->OFF约10ms

FX5-32ET/ESS

【输入规格】
输入点数:16点
输入连接方式:可拆卸端子块(M3螺丝)
输入类型:源型/漏型
输入信号电压:DC24V +20%,-15%
输入信号电流:4mA/DC24V
输入阻抗:5.6kΩ
输入敏感电流:ON时3.0mA以上、OFF时1.5mA以下
输入响应时间:ON时50μs以下、OFF时150μs以下
输入信号形式:无电压接点输入(NPN/PNP)
回路绝缘:光电耦合器绝缘
输入动作表示:输入ON时LED灯亮
